Die Pittini Gruppe produziert in den BSTG-Werken in Graz und Linz elektrogeschweißte Matten vor allem für den deutschen und österreichischen Markt und bietet damit ein engmaschiges Vertriebsnetz und technischen Service sowie eine hochwertige Produktqualität, die durch kontinuierliche Investitionen in beste Anlagentechnologie erreicht wird.
Die im Werk Osoppo hergestellten Elektrogeschweißte Matten haben die EPD Zertifizierung – Environmental Product Declaration – durch den zertifizierenden Partner ICMQ, das Institut für Zertifizierung und Qualitätsabzeichen für Bauprodukte und Dienstleistungen, erhalten.
BSTG ist auch auf den Entwurf und die Lieferung von kundenspezifischen Bewehrungsmatten für Österreich spezialisiert.
Charakteristische
Elektro-geschweißte Matten werden zur Verstärkung tragender Elemente aus Stahlbeton eingesetzt. Sie werden industriell nach ÖNORM B4707 gefertigt.
Aufgrund ihrer mechanisch-technologischen Eigenschaften werden sie als B550A-Matten nach ÖNORM B4707 eingestuft.
|
Streckgrenze |
Re ≥ 550c N/mm² |
Verhältnis Zugf./ Streckgr |
Rm/Re ≥ 1,05c |
Gesamtdehnung bei Höchstkraft |
Agt ≥ 2,5c % |
Für Durchmesser 5,0 mm bis 5,5 mm gilt: |
Rm/Re ≥ 1,03c Agt ≥ 2c % |
|
Für Durchmesser unter 5,0 mm ist kein Nachweis erforderlich. |
|
Breite: 6,00 m generell
Länge: 2,40 m generell
A-AQ Matten
| Mattentyp | Ø lang. |
Ø quer. |
Maschenweite lang. | Mashenweite quer | Gitterabmessungen | Gewicht/Matten | Matten/Paket |
| [mm] | [mm] | [cm] | [cm] | [cm] | [kg] | ||
AQ 42 |
4.2 | 4.2 | 10 | 10 | 240×600 | 31.39 | 50 |
AQ 50 |
5 | 5 | 10 | 10 | 240×600 | 44.35 | 50 |
AQ 55 |
5.5 | 5.5 | 10 | 10 | 240×600 | 53.86 | 50 |
AQ 60 |
6 | 6 | 10 | 10 | 240×600 | 63.94 | 25 |
AQ 65 |
6.5 | 6.5 | 10 | 10 | 240×600 | 74.88 | 25 |
AQ 70 |
7 | 7 | 10 | 10 | 240×600 | 86.98 | 25 |
AQ 76 |
7.6 | 7.6 | 10 | 10 | 240×600 | 102.53 | 25 |
AQ 82 |
8.2 | 8.2 | 10 | 10 | 240×600 | 119.52 | 20 |
AQ 90 |
9 | 9 | 10 | 10 | 240×600 | 143.71 | 10 |
AQ 100 |
10 | 10 | 10 | 10 | 240×600 | 177.70 | 10 |
A 60 |
6 | 5 | 10 | 30 | 240×600 | 39.36 | 50 |
A 70 |
7 | 5.5 | 10 | 30 | 240×600 | 52.46 | 50 |
A 82 |
8.2 | 6.5 | 10 | 30 | 240×600 | 72.24 | 25 |
Mattenzeichnung:
Mattenzeichnung AQ
Mattenzeichnung A

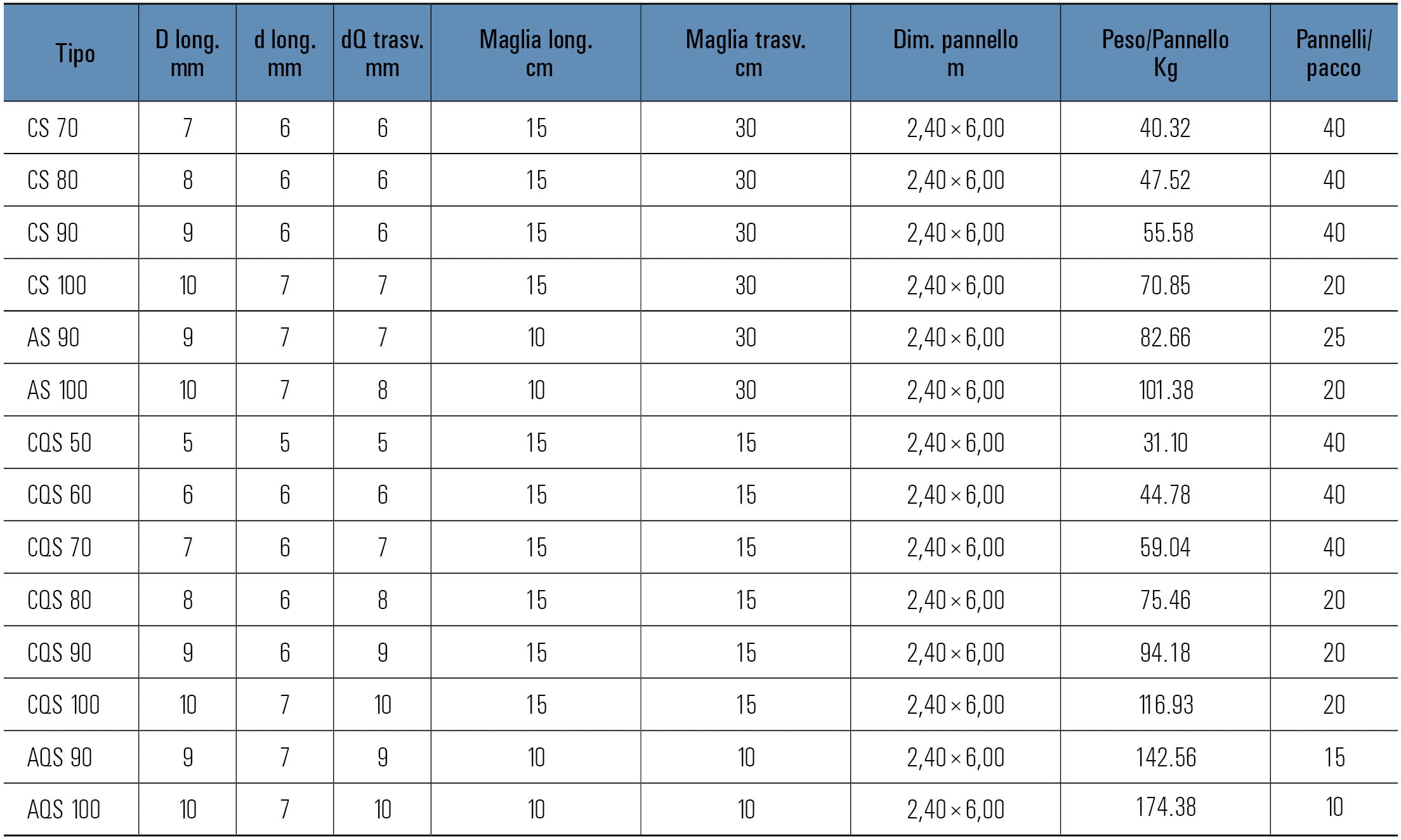

ÖMAT-Schlaufenmatten
ÖMAT-Schlaufenmatten sind eine Weiterentwicklung der Standardmatten dank der Randschlaufen an den Längsrändern, die die folgenden Vorteile bieten:
- Die signifikante Schlaufenstoßausbildung ermöglicht einfaches Verlegen und rasche, sichere Baustellenkontrolle.
- Verminderter Stahlverbrauch im Mattenübergriffsbereich durch einheitlichen Schlaufenstoß von nur 20 cm
- Gewichtersparnis durch Randspareffekt
- Größere Wirtschaftlichkeit infolge der 2 Standardlagerlängen 5,10 m / 6,00 m / 7,20 m bei AS-, CQS- und AQS-Mattentypen
- Einfaches und sicheres Handling der Matten dank Schlaufenbildung.
Sonderlängen: 5.10 m / 7.20 m per AS 90, AS 100, CQS 70, CQS 80, CQS 90, AQS 90, AQS 100
Weitere Sonderlängen auf Anfrage.
Beispiel: Schlaufenmatte ÖMAT
|
Beispiel 1 |
AQ 65 |
ÖMAT CQS 80 |
Stahlquerschnitt |
3.32 cm²/m |
3.35 cm²/m |
Matte L/B |
6.00 m x 2.40 m |
7.20 m x 2.40 m |
Mattengewicht |
5.20 kg/m² |
5.24 kg/m² |
ü-längs / ü-quer |
34 cm / 34 cm (zB. Beton B25) | 42 cm / 20 cm (Schlaufenstoss) |
1 Matte deckt Fläche |
(6.00-0.34)*(2.40-0.34)=11.66 m² |
(7.20-0.42)*(2.40-0.20)=14.92 m² |
gemittelt. Stahlbedarf |
5.20*6.00*2.40/11.66=6.42 kg/m² |
5.24*7.20*52.40/14.92=6.07 kg/m² |
|
105.80 % |
100 % |
|
|
Beispiel 2 |
AQ 90 |
ÖMAT CQS 90 |
Stahlquerschnitt |
6.36 cm²/m |
6.36 cm²/m |
Matte L/B |
6.00 m x 2.40 m |
6.00 m x 2.40 m |
Mattengewicht |
9.98 kg/m² |
9.90 kg/m² |
ü-längs / ü-quer |
48 cm / 48 cm (zB. Beton B30) | 48 cm / 20 cm (Schlaufenstoss) |
1 Matte deckt Fläche |
(6.00-0.48)*(2.40-0.48)=10.60 m² |
(6.00-0.48)*(2.40-0.20)=12.14 m² |
Gemittelt. Stahlbedarf |
9.98*6,00*2.40/10.60= 13.56 kg/m² |
9.90*6.00*2.40/12.14= 11.74 kg/m² |
|
115.5 % |
100 % |

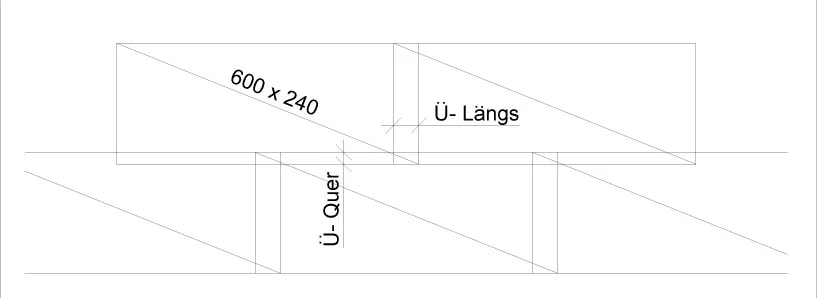

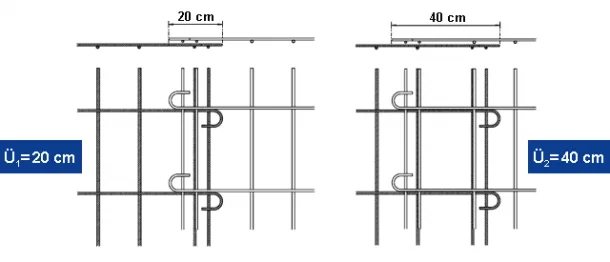

Verlegeart 1:
Übergriff ü1: 20 cm
Verlegeart 2:
Übergriff ü2= 40 cm
Die Entscheidung ob Verlegeart 1 oder 2 gewählt werden soll, hängt vom erforderlichen Mattenquerschnitt als auch von der wirtschaftlichen Mattenausteilung ab.
Matten B550A
| Vorschriften | Ø [mm] |
Gewichts tol. [%] |
Re min [MPa] |
Rm/Re min |
Re/Rm,nom max |
Agt min [%] |
Rt min [%] |
Biege α,k |
PITTINI |
4.2 ÷ 10 | note | 550c | 1.05c | 1.3 | 2.5c | 30c | 180,8 |
ÖN B 4707 |
3 ÷ 12 | note | 550c | 1.05c | 1.3 | 2.5c | 30c | 180,8 |
HINWEISE:
– C charakteristische Werte
– Zugprüfungen nach künstlicher Alterung 100°C/1h
– Gewichtstoleranz: ± 4.5% für Durchmesser über 8 mm; ± 6% für Durchmesser bis 8 mm
Matten B550C
| Vorschriften | Ø [mm] |
Gewichts tol. [%] |
Re min [MPa] |
Rm/Re min |
Re/Rm,nom max |
Agt min [%] |
Rt min [%] |
Biege α,k |
PITTINI |
6 ÷ 10 | note | 550c | 1.08c | 1.3 | 5c | 30c | 180,8 |
ÖN B4707 |
3 ÷ 12 | note | 550c | 1.08c | 1.3 | 5c | 30c | 180,8 |
HINWEISE:
– C charakteristische Werte
– Zugprüfungen nach künstlicher Alterung 100°C/1h
– Gewichtstoleranz: ± 4.5% für Durchmesser über 8 mm; ± 6% für Durchmesser bis 8 mm
