Gitterträger
Inhaltsverzeichnis
Das Produkt
Die Pittini Gruppe hat als erste elektro-geschweißte Gitterträger in der Bauindustrie eingeführt, ein Produkt, das wesentlich zur Industrialisierung der modernen Bauindustrie beigetragen hat.
Die elektrogeschweißten Gitterträger der Pittini Gruppe sind europaweit wegen der breiten Produktpalette, der hochwertigen Qualität und des kompetenten technischen Services bekannt und werden für die Herstellung von Gitterdeckenträgern (für Beton-Ziegel- bzw. Betondecken), von Gitterträgerplatten (für Brückenbeläge, große monolithische oder leichtere Decken), von Doppelplatten (für die Herstellung von Stahlbetonscheidewänden in Erdbebengebieten, Stützmauern, Fassaden) usw. verwendet.
Die Verbreitung von Gitterträgern im Infrastrukturbereich ist auf die schnelle und sichere Installation auf dem Bau sowie auf den zum Teil sogar vollkommenen Wegfall der Schalungsstützen für den Betonguss zurückzuführen, was der Hauptgrund dafür ist, dass diese Gitterträger beim Bau von Brückenbelägen umfassend eingesetzt werden.
Jüngste italienische und europäische Studien haben den wirkungsvollen Einsatz von Gitterträgerplatten als Beläge für Metallkonstruktionen gezeigt, sowohl was die Duktilität als auch die Feuerbeständigkeit betrifft, wobei sie im Vergleich zu traditionellen Lösungen bei gleichem Gewicht eine bessere Leistung aufweisen. Auch die Verwendung von doppelten Gitterträgerplatten als Scheidewände in Metallkonstruktionen stellt eine gute und innovative Lösung beim Bau von Industriehallen dar.

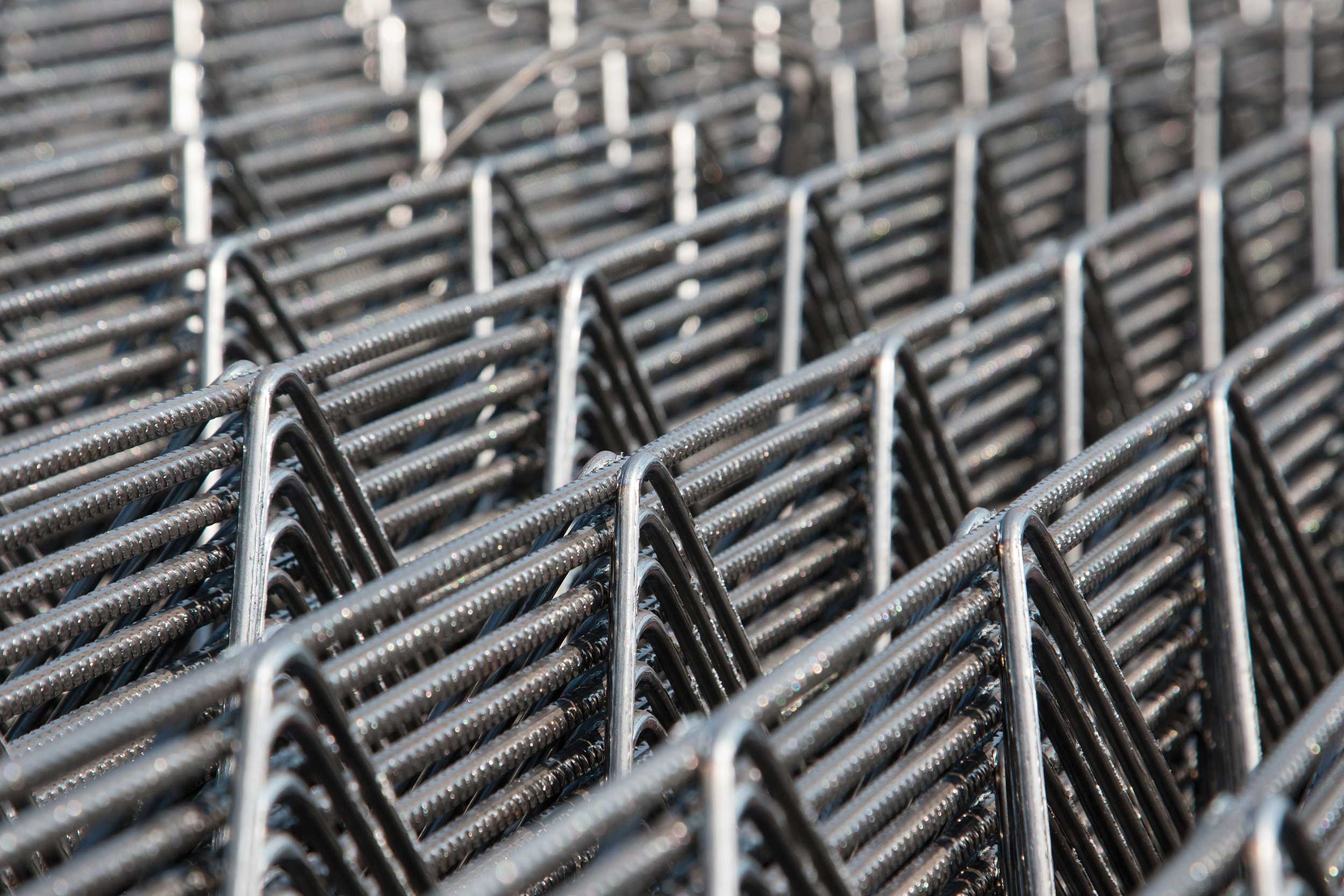

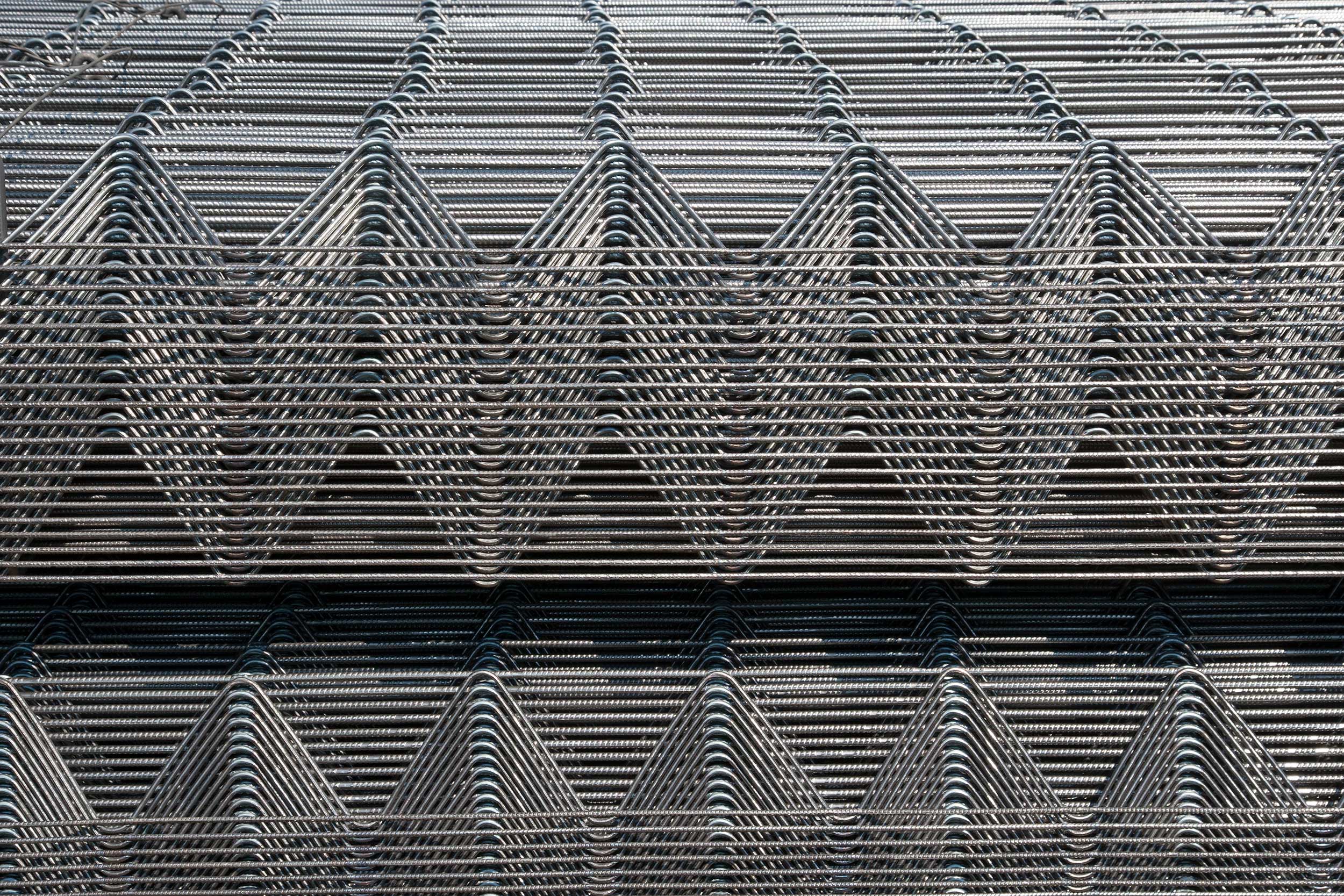

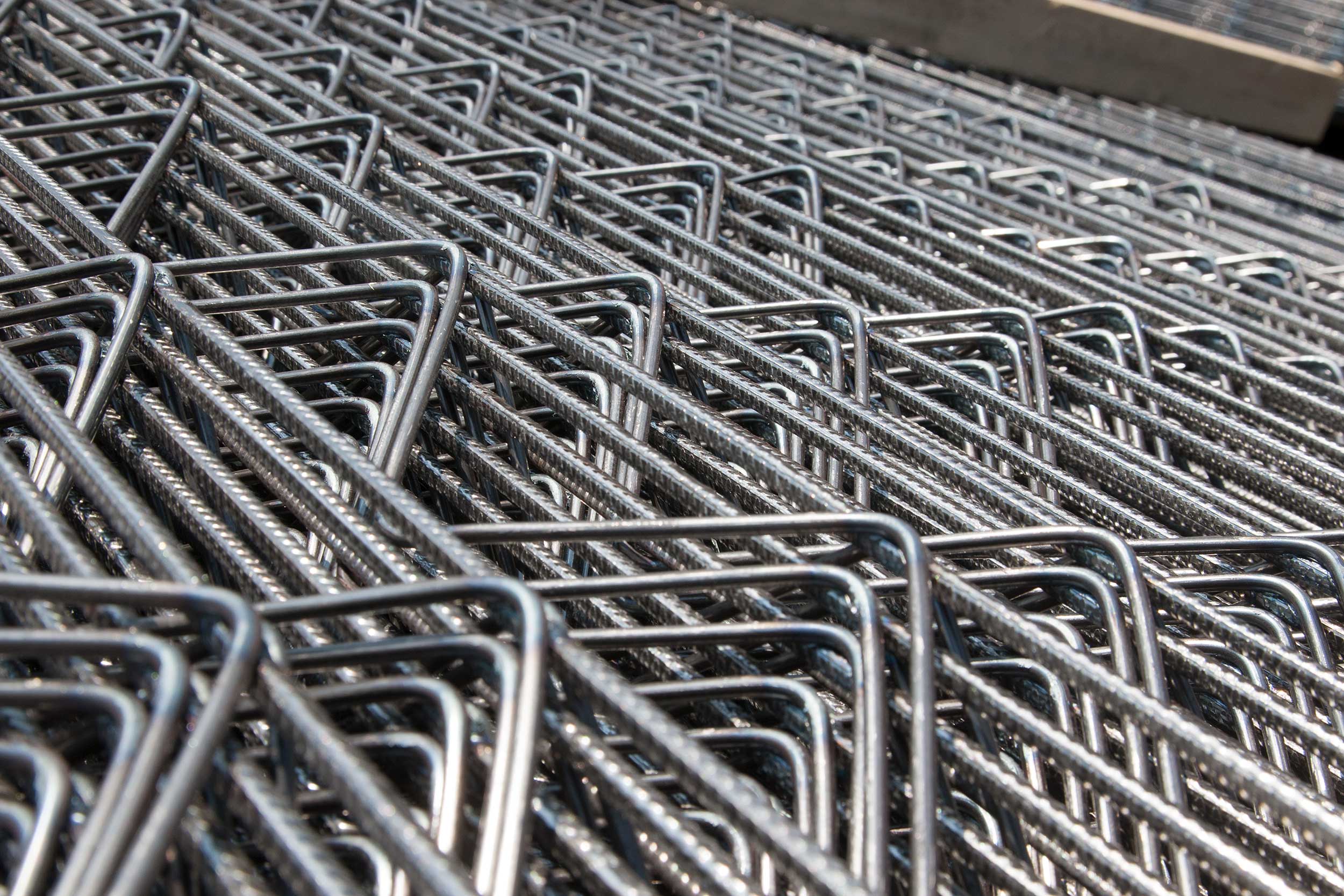

Elektrogeschweißte Gitterträger
| Stahl Klasse | Land | Körperschaft | Verordnungen | Technische Daten |
B450C |
Italien | STC Cons.Sup.Lav.Pubbl. |
D.M. 17/01/2018 | SPF571i |
B450A |
Italien | STC Cons.Sup.Lav.Pubbl. |
D.M. 17/01/2018 | SPF570i |
Mechanische Und Grösse Eigenschaften
| Standard | Stahl Klasse | Ø [mm] | Weight tol. [%] |
Re min [MPa] | Re max [MPa] | Rm min [MPa] | Rm/Re min | Rm/Re max | Agt [%] | Ømin/ Ømax |
D.M. 17/01/18 |
B450A | 5 ÷ 10 | ±4.5÷±6 | 450c | 563c | 540c | 1.05c | – | 2.5c | 4/7 |
D.M. 17/01/18 |
B450C | 6 ÷ 16 | ±4.5÷±6 | 450c | 563c | 540c | 1.15c | 1.35c | 7.5c | 4/7 049* |
HRN 1130-5 |
B450C | 4 ÷ 16 | ±4.5÷±6 | 450c | 540c | – | 1.15c | 1.35c | 7.5c | 4/7 |
HRN 1130-5 |
B500A | 4 ÷ 16 | ±4.5÷±6 | 500c | – | – | 1.05c | – | 2.5c | 4/7 |
HRN 1130-5 |
B500B | 4 ÷ 16 | ±4.5÷±6 | 500c | – | – | 1.08c | – | 5.0c | 4/7 |
DIN 488-5 |
B500A | 4 ÷ 16 | -4 ÷ +6 | 500c | – | – | 1.05c | – | 2.5c | 4/7 |
DIN 488 |
B500B | 6 ÷ 16 | -4 ÷ +6 | 500c | 650c | – | 1.08c | – | 5.0c | 4/7 |
BEMERKUNGEN:
– c = Kennwerte
Angebot
| TOP STANDARD | ||||||
| Standard | Ø Unterer [mm] |
Ø Oberer [mm] |
Ø Bügel [mm] | Höhe [cm] | base [cm] | Matten/Bund |
5/7/5 |
5 | 7 | 5 | 7.0 | 8.5 | 140 |
5/7/5 |
5 | 7 | 5 | 9.5 | 10.0 | 120 |
5/7/5 |
5 | 7 | 5 | 12.5 | 10.0 | 120 |
6/7/5 |
6 | 7 | 5 | 12.5 | 10.0 | 120 |
5/7/5 |
5 | 7 | 5 | 16.5 | 10.0 | 90 |
5/8/5 |
5 | 8 | 5 | 20.5 | 10.0 | 66 |
Baustrada HD Standard
| Standard | Ø Unterer [mm] | Ø Oberer [mm] |
Ø Bügel [mm] | Höhe [cm] | base [cm] | Matten/Bund |
8/10/6 |
8 | 10 | 6 | 12.5 | 10.8 | 45 |
8/10/6 |
8 | 10 | 6 | 16.5 | 10.8 | 45 |
8/12/7.2 |
8 | 12 | 7.2 | 16.5 | 10.8 | 45 |
8/12/7.2 |
8 | 12 | 7.2 | 20.5 | 10.8 | 30 |
12/16/10 |
12 | 16 | 10 | 16.5 | 12.0 | 30 |
12/16/10 |
12 | 16 | 10 | 20.5 | 12.0 | 21 |
6/10/6* |
6 | 10 | 6 | on request | depending on H | depending on H |
6/8/6* |
6 | 8 | 6 | on request | depending on H | depending on H |
BEMERKUNGEN:
*: Gitterträger nur in den Stahlsorten B500A und B500B
Standard-Doppelplatte
| Standard | Ø Unterer [mm] | Ø Oberer [mm] | Ø Bügel [mm] | Höhe [cm] | base [cm] | Matten/Bund |
6/8/6 |
6 | 8 | 6 | 22.5 | 10.8 | 30 |
6/8/6 |
6 | 8 | 6 | 25 | 10.8 | 30 |
6/8/6 |
6 | 8 | 6 | 27 | 10.8 | 30 |
8/8/7 |
8 | 8 | 7 | 32 | 13.0 | 18 |
8/8/7 |
8 | 8 | 7 | 35 | 14.0 | 18 |
HINWEIS:
– Auf Anfrage sind maßgefertigte Gitterträger mit einer Höhe von 70 bis 350 mm, einem oberen Drahtdurchmesser von 7 bis 16 mm, einem unteren Drahtdurchmesser von 5 bis 16 mm und Bügeln von 5 bis 10 mm erhältlich.
