Das Produkt

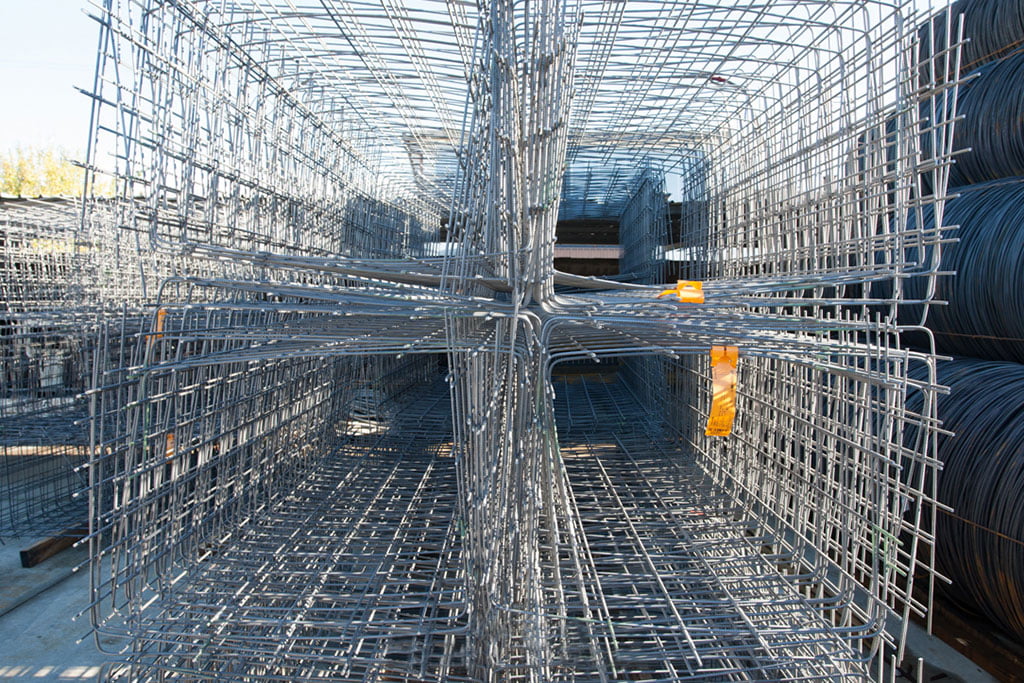

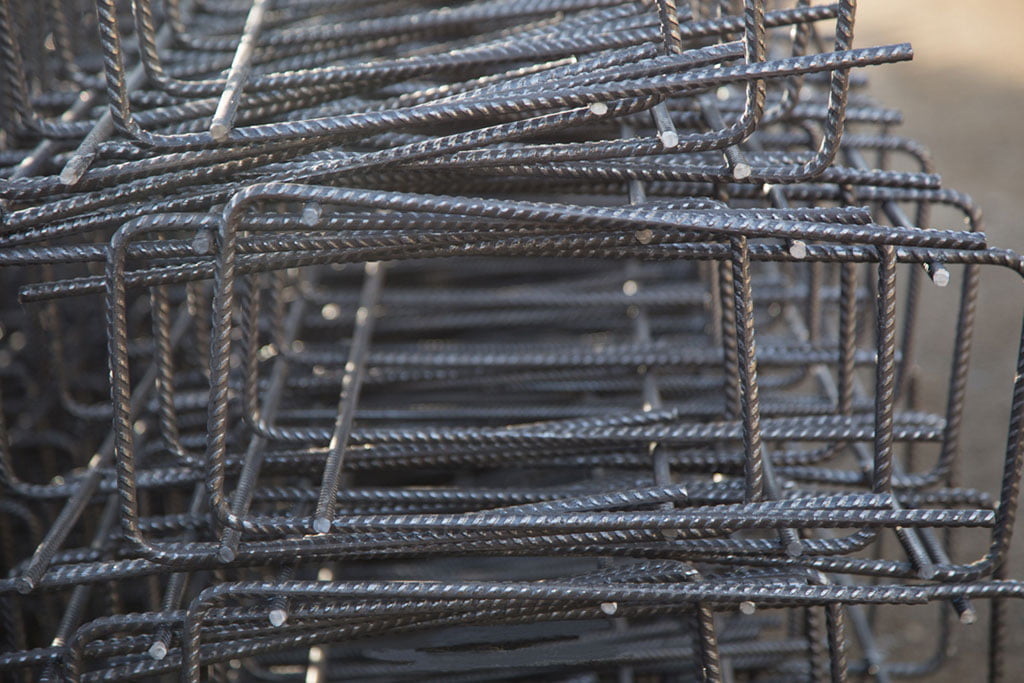

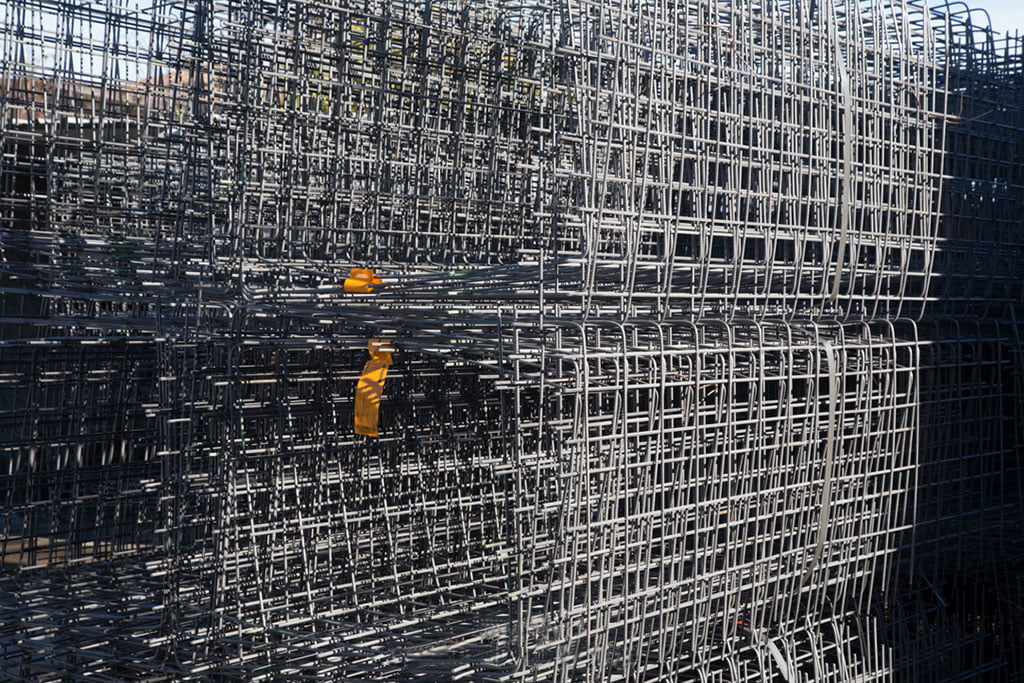

Die Bewehrungsgitter für Pfeiler stellen eine neue Technologie dar, die für Bewehrungen angewendet wird, bei denen eine vormontierte Bewehrung für Pfeiler, Betonringe oder sonstige Formelemente angefertigt werden kann.
Die Formung des Bewehrungselements erfolgt entsprechend dem Querschnitt des zu bauenden Elements: rechteckig, quadratisch oder in einer sonstigen Form.

Esempi utilizzo reti per pilastri
Einige Formungsbeispiele

Der so angefertigte Bewehrungskorb wird durch Rundstahl mit angemessenem Durchmesser ergänzt, so dass den Kalkulationsvorgaben entsprochen wird.

disegno tecnico rete sagomata prima e dopo l'inserimento dei tondi strutturali
Formmatte vor und nach dem Einsetzen des statisch anrechenbaren Rundstahls

Die auf diese Weise hergestellten Baumatten für Pfeiler bieten zahlreiche Wettbewerbsvorteile im Baustahlbereich:

  • Zeit- und Arbeitseinsparung: Mit diesen Bewehrungen kann die Montagezeit im Vergleich zum traditionellen System um 80 % reduziert werden, ohne dass dabei Fachpersonal eingesetzt werden muss. Die Anfertigung von Bewehrungen mit Bügeln und Stäben erfordert den Einsatz von Fachpersonal und einen beachtlichenZeitaufwand bei der Montage, da die Positionierung Stück für Stück erfolgt.
  • Ausführungsqualität und statische Sicherheit: Mit den Bewehrungsgittern für Pfeiler wird eine vollkommene Entsprechung von statischer Kalkulation und Bewehrung erreicht, wobei dank der automatisierten Produktion eine höhere Ausführungsqualität und vollkommene Sicherheit garantiert werden.
  • Geringe Investitionen in Maschinen: Im Unterschied zu den traditionellen Systemen, bei denen für die Anfertigung eines Korbs komplexe und sehr teure Maschinen wie Bügelbiegemaschinen gebraucht werden, werden die Bewehrungsgitter für Pfeiler mit einfachen und kleinen Maschinen geformt.

Slanden Sie das Technische Datenblatt

Mechanische Eigenschaften und Abmessungen

Stahl-klasse Durchmesser-bereich [mm] Gewichts-toleranz [%] fy min [MPa] ft min [MPa] ft/fy min ft/fy max fy/fy nom Agt min [%] Rt min [%]

B450C

6 ÷ 16 ± 4.5 450 540 1.15 1.35 1.25 7.5 25

HINWEISE:
– Gewichtstoleranzen: bei Durchmessern bis zu 8 mm ±6 %
– Durchgeführte Tests nach künstlicher Alterung gemäß Ministerialerlass vom 17.01.2018
– Toleranzen: gemäß UNI EN 10080:2005

Verpackung

Standard-verpackungen Beschreibung Stückgewich
[kg]
Stück pro Packung
[n°]
Packungsgewicht
[kg]
Ungefähre Packungshöhe
[cm]

A /8/15

Pilas SM 060/080
99×15 60×300

6,732 180 1212 60

B /8/15

Pilas SM 060/080
99×15 77×300

8,779 135 1185 60

C /8/15

Pilas SM 060/080
99×15 87×300

9,568 255 2440 60

D /8/15

Pilas SM 060/080
99×15 95×300

10,160 170 1727 60

E/8/15

Pilas SM 060/080
15×15 105×300

12,280 170 2088 60

F /8/15

Pilas SM 060/080
20×15 115×300

12,404 170 2109 60

G/8/15

Pilas SM 060/080
99×15 125×300

13,859 170 2356 60

H /8/15

Pilas SM 060/080
20×15 132×300

14,450 85 1228 60

I /8/15

Pilas SM 060/080
20×15 145×300

15,437 85 1312 60

L /8/15

Pilas SM 060/080
20×15 155×300

16,892 85 1436 60

M /8/15

Pilas SM 060/080
20×15 172×300

18,899 85 1606 60

N /8/15

Pilas SM 060/080
30×15 185×300

18,593 85 1580 60

O/8/15

Pilas XL 060/080
30×15 205×285

19,796 85 1683 60

O/ 8/15 20

Pilas XL 060/080
20×15 205×285

21,693 50 1085 35

P/8/15

Pilas XL 060/080
30×15 240×285

23,052 85 1959 60

P/8/15 20

Pilas XL 060/080
20×15 245×285

25,957 50 1298 35
Type Beschreibung Stückgewicht
[kg]
Stück pro Packung
[n°]
Packungsgewicht
[kg]
Ungefähre Packungshöhe
[cm]

D/ 8/15_S

Pilas SM 060/080
20×99 95×285

13,400 80 1072 30

E/8/15_S

Pilas SM 060/080
15×99 105×285

15,809 80 1265 30

F/8/15_S

Pilas SM 060/080
20×99 115×285

16,321 80 1306 30

G/ 8/15_S

Pilas SM 060/080
99×99 125×285

18,098 80 1448 30

H/ 8/15_S

Pilas SM 060/080
20×99 132×285

18,956 40 758 30

I/ 8/15_S

Pilas SM 060/080
20×99 145×285

20,386 40 815 30

L/8/15_S

Pilas SM 060/080
20×99 155×285

22,163 40 887 30

M/ 8/15_S

Pilas SM 060/080
20×99 172×285

24,741 40 990 30

N/ 8/15_S

Pilas SM 060/080
30×99 185×285

24,963 40 999 30
