Das Produkt

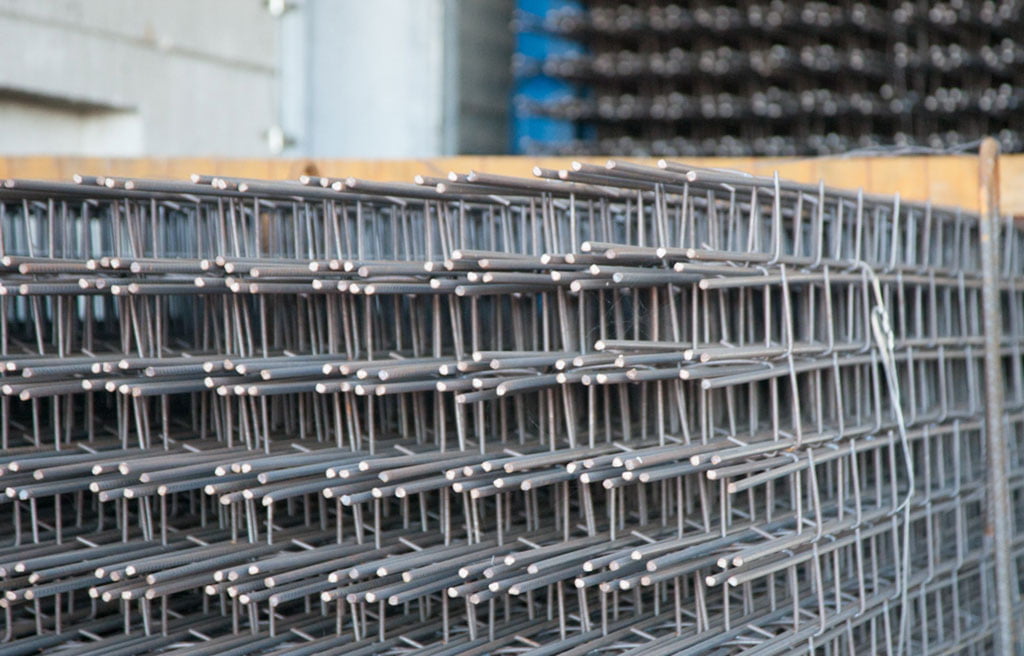

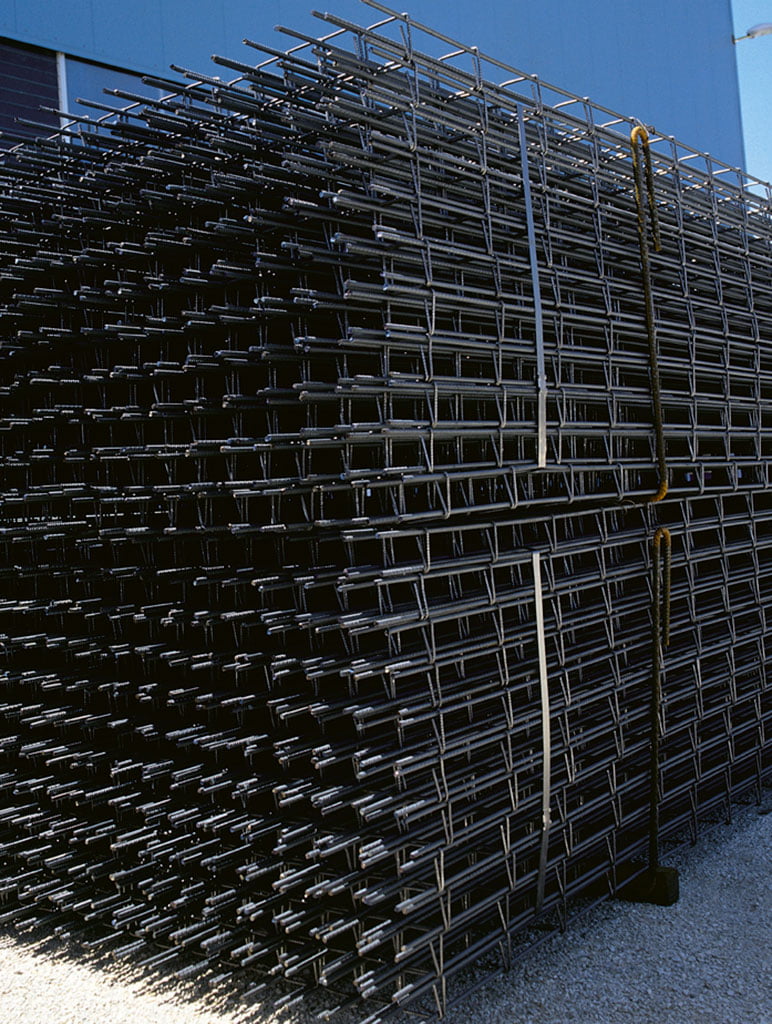

Das Trafer-Gitter wurde in den 90er Jahren von Ferriere Nord patentgeschützt und besteht aus einer vorgefertigten, kombinierbaren elektrogeschweißten Bewehrung, die eine bemerkenswerte Zeitersparnis bei der Montage auf der Baustelle und eine einfache Lagerung ermöglicht und leicht zu transportieren ist.

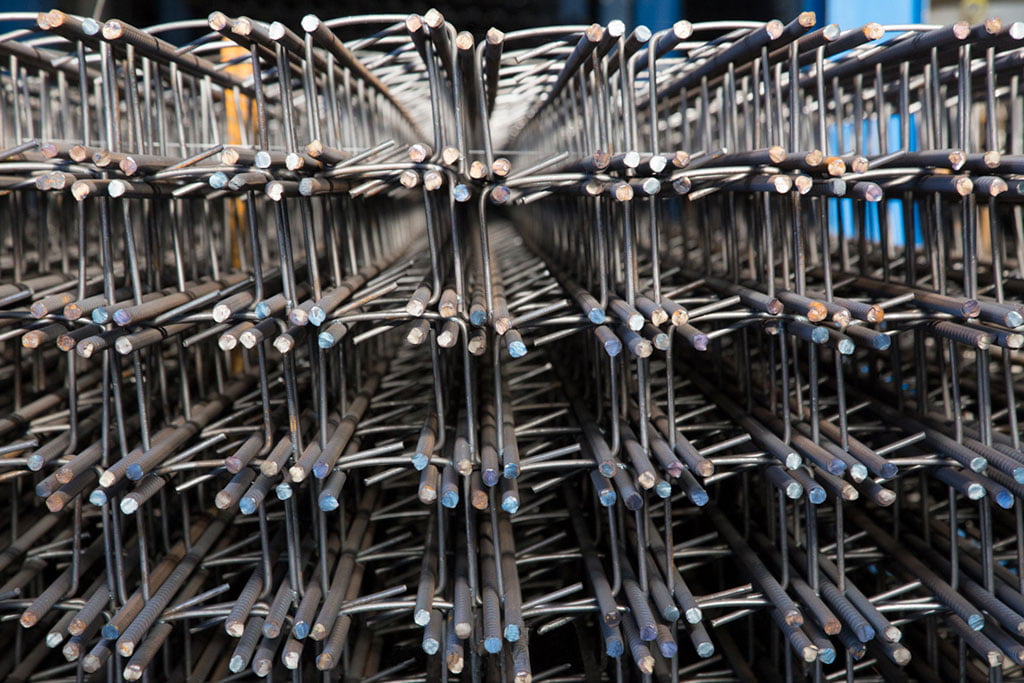

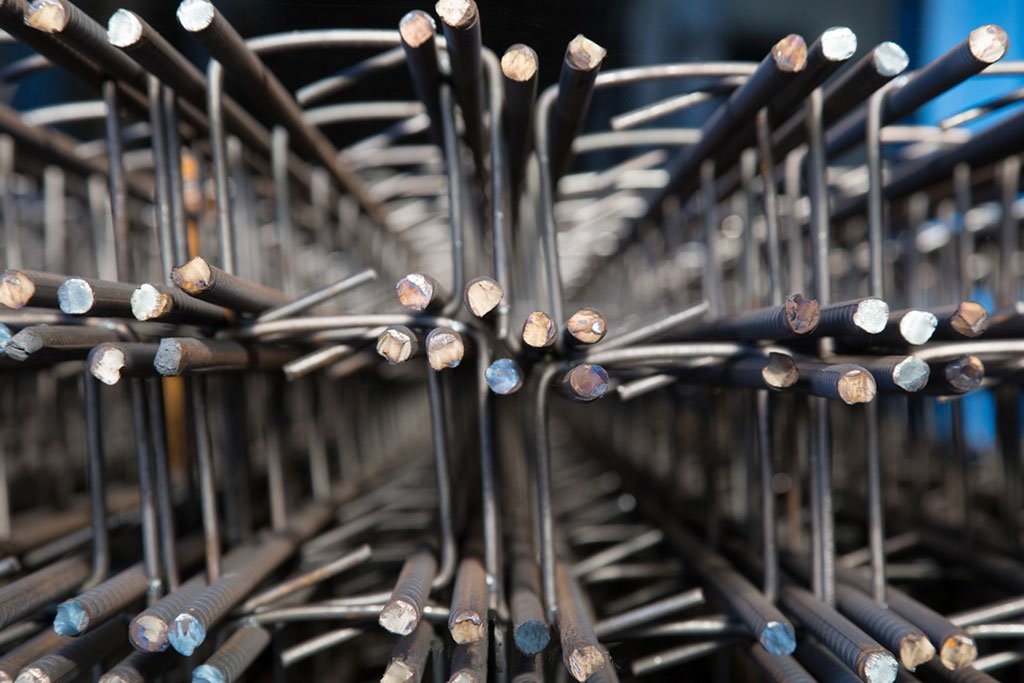

Trafer-Gitter Bewehrungen mit geschlossenen und offenen Bügeln, die an drei oder mehr Längsstäben angeschweißt sind, so dass sie einen Korb bilden, der zusammen mit verschiedenen Mattenlagen auf innovative Weise die notwendige Bewehrung bildet.
Die Trafer-Matte ist nicht nur eine Alternative zu Gitterträgern und gebogenen Stahlmatten, die durch Eisenstangen ergänzt werden, sondern stellt auch ein neues Bewehrungssystem für vorgefertigte Betonplatten dar, das die Stahllösungen der Pittini Gruppe für den Bau erweitert.
Landen Sie das technische Datenblatt
Mechanische Eigenschaften und Abmessungen
| Stahl-klasse | Durchmesser-bereich[mm] | Gewichts-toleranz [%] | Abstand-Toleranz [mm] | fy min [MPa] | ft min [MPa] | ft/fy min | ft/fy max | fy/fy nom | Agt min [%] | Piega |
B450C |
8 ÷ 26 | ± 4.5 | 0 ÷ 100 | 450 | 540 | 1.15 | 1.35 | 1.25 | 7.5 | note |
HINWEISE:
– Gewichtstoleranzen: bei Durchmessern bis zu 8 mm ± 6 %
– Biegung: gemäß Ministerialerlass vom 17.01.2018
– Durchgeführte Tests nach künstlicher Alterung gemäß Ministerialerlass vom 17.01.2018
Type
| TYP | Querschnitt | Ø Läng. |
Ø Bügel | Absta. | Länge | Überstand | Stückgewicht | Packung | Ladung | ||||||
| h | x | H | D | d | P | L(mt) | a | b | [Kg] | Teile | Gewicht | Verpackung | Teile | Gewicht | |
TRG 12×12Ø 8 – st Ø 6/30 |
12 | x | 12 | 8 | 6 | 300 | 6 | 150 | 450 | 11,177 | 98 | 1.095 | 12 | 1176 | 13.144 |
TRG 12×12Ø 10 – st Ø 6/30 |
12 | x | 12 | 10 | 6 | 300 | 6 | 150 | 450 | 16,504 | 98 | 1.617 | 12 | 1176 | 19.409 |
TRG 12×12Ø 12 – st Ø 6/30 |
12 | x | 12 | 12 | 6 | 300 | 6 | 150 | 450 | 23,014 | 98 | 2.255 | 12 | 1176 | 27.064 |
TRG 12×12Ø 14 – st Ø 6/30 |
12 | x | 12 | 14 | 6 | 300 | 6 | 150 | 450 | 30,708 | 77 | 2.365 | 12 | 924 | 28.374 |
TRG 12×12Ø 8 – st Ø 6/30 |
12 | x | 12 | 8 | 6 | 300 | 12 | 150 | 450 | 22,445 | 98 | 2.200 | 6 | 588 | 13.198 |
TRG 12×12 Ø 10 – st Ø 6/30 |
12 | x | 12 | 10 | 6 | 300 | 12 | 150 | 450 | 33,098 | 98 | 3.244 | 6 | 588 | 19.462 |
TRG 12×12Ø 12 – st Ø 6/30 |
12 | x | 12 | 12 | 6 | 300 | 12 | 150 | 450 | 46,119 | 98 | 4.520 | 6 | 588 | 27.118 |
TRG 12×12Ø 14 – st Ø 6/30 |
12 | x | 12 | 14 | 6 | 300 | 12 | 150 | 450 | 61,507 | 49 | 3.014 | 10 | 490 | 30.138 |
