Sistema Maplat

Home » Prodotti » Acciaio per edilizia » Sistema Maplat

Il prodotto

Il Sistema Maplat® è la soluzione Pittini per l’industrializzazione e razionalizzazione delle armature per grandi superfici. È costituito da pannelli elettrosaldati a misura, sia unidirezionali che bidirezionali, piani e/o sagomati. In cantiere consente di realizzare in modo veloce e razionale le operazioni di assemblaggio e di posa in opera delle armature per gli elementi strutturali, con grandi risparmi di tempo e costo rispetto ai sistemi tradizionali.

I pannelli elettrosaldati Maplat® vengono prodotti su moderni impianti automatici utilizzando barre di diametri diversi posizionate ad interassi variabili in entrambe le direzioni a seconda delle esigenze progettuali, rendendo il prodotto adattabile a qualsiasi impiego.

Il Sistema Maplat® consente:

  • maggiore velocità di assemblaggio e semplificazione delle operazioni di posa delle armature in cantiere;
  • notevole risparmio dei tempi di impiego della manodopera adibita;
  • elevata precisione nella posa, con il passo dell’armatura garantito sempre conforme alle prescrizioni progettuali, con importanti riduzioni delle possibilità di errore in cantiere.

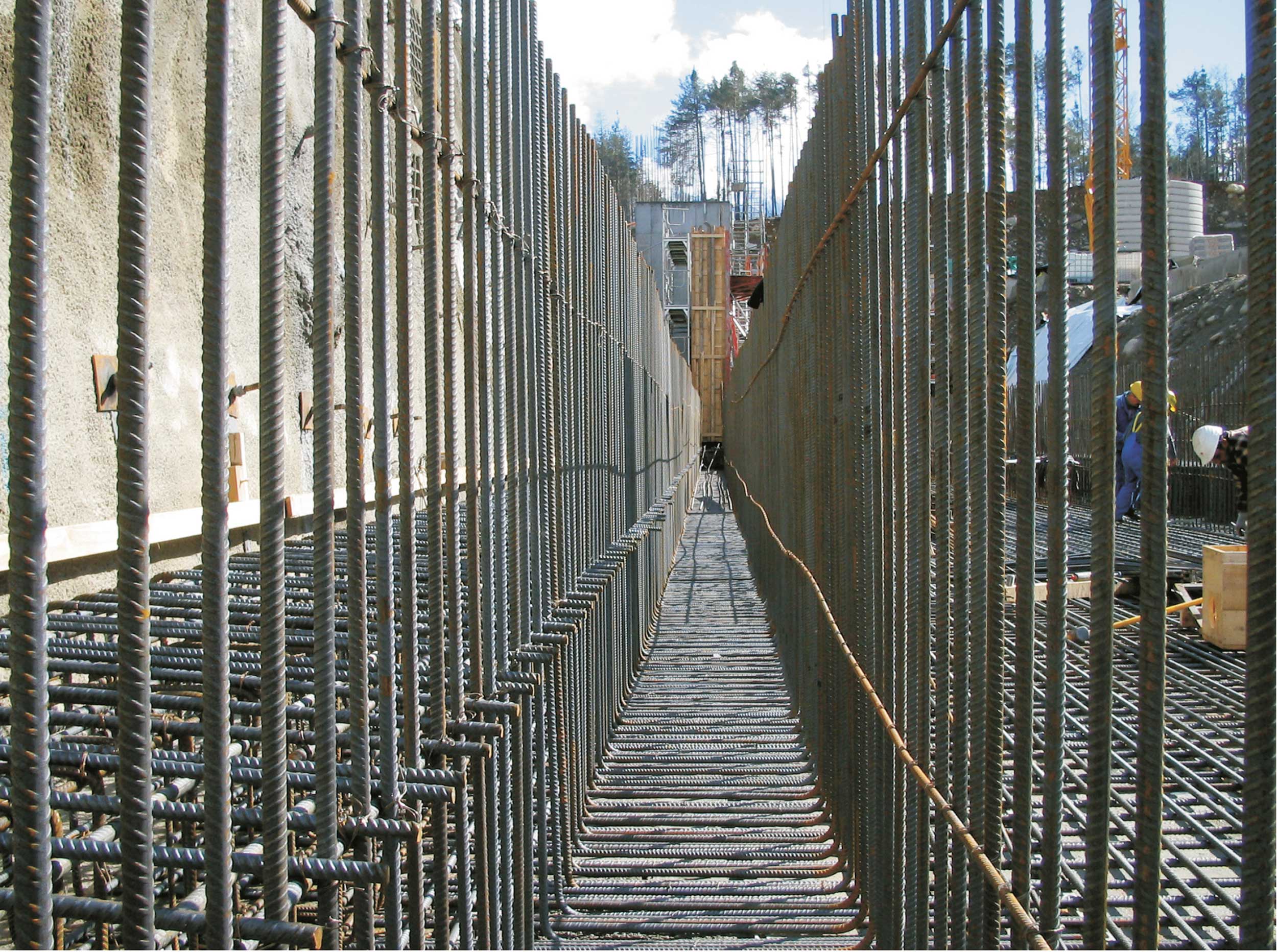

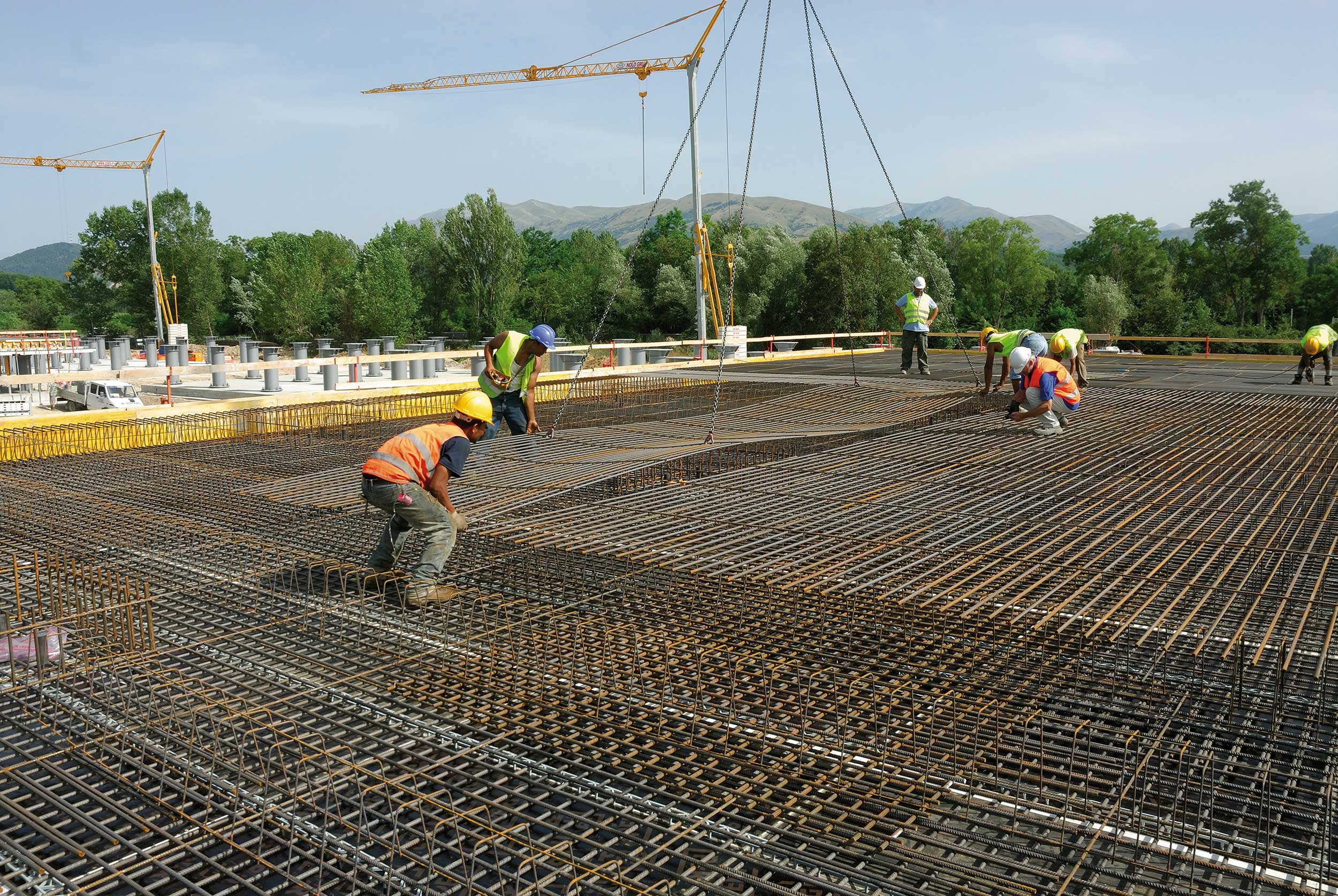

Grazie alla sua versatilità può essere impiegato in ogni tipo di cantiere, dalla costruzione di gallerie, a quella di edifici di civile abitazione per la realizzazione di:

  • fondazioni a platea;
  • solai monolitici e alleggeriti in cemento armato;
  • setti;
  • giunti a gomito.

È possibile inoltre realizzare non solo l’armatura corrente ma anche le riprese, le staffe di chiusura e i rinforzi di collegamento o quelli locali come l’armatura per il punzonamento.

Tutte le armature elettrosaldate vengono prodotte secondo le prescrizioni normative europee (UNI EN 1992:2005 – Eurocodice 2) e le Norme Tecniche per le Costruzioni (D.M. 17/01/2018).

Gli elementi del Sistema Maplat®

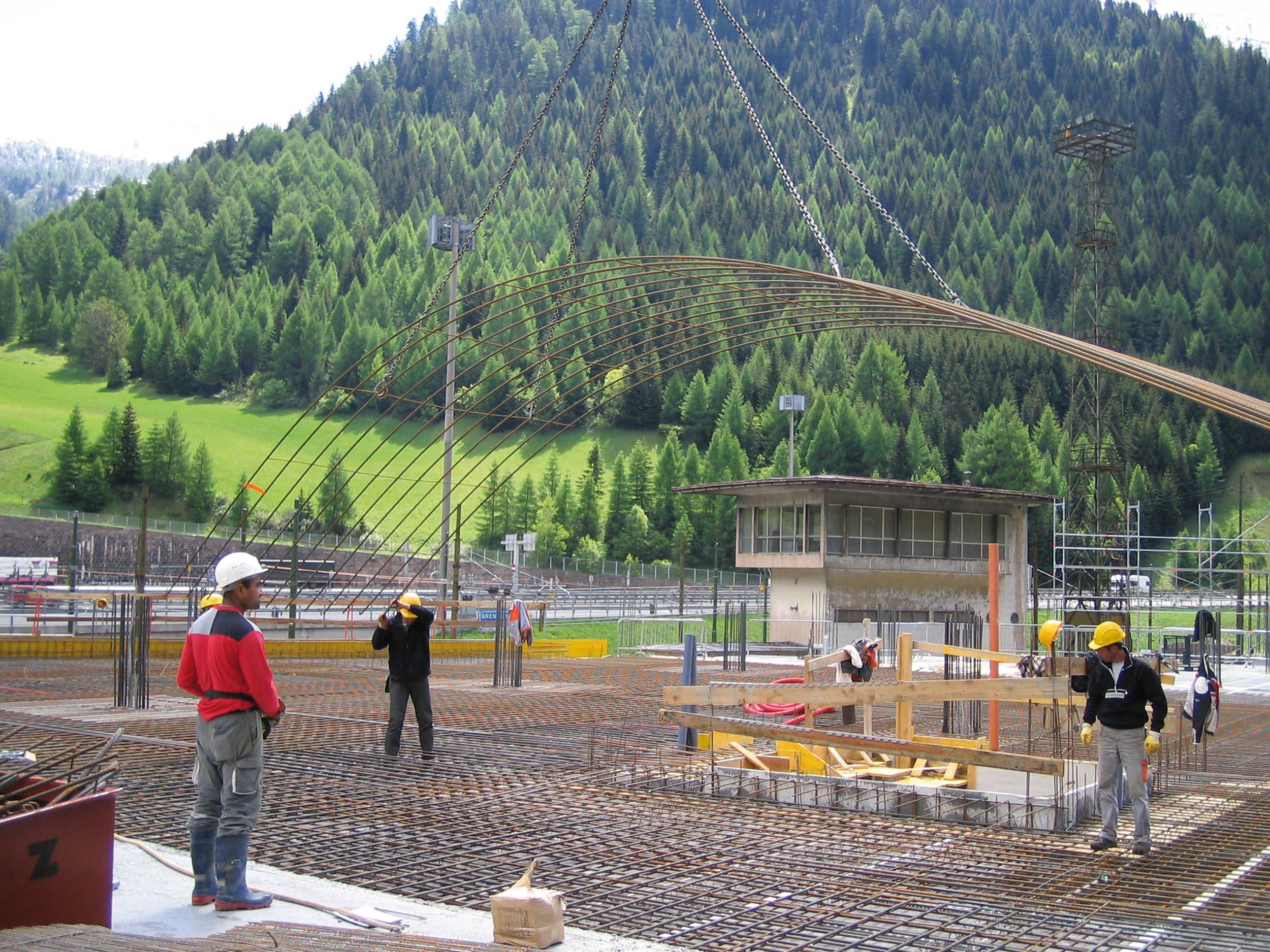

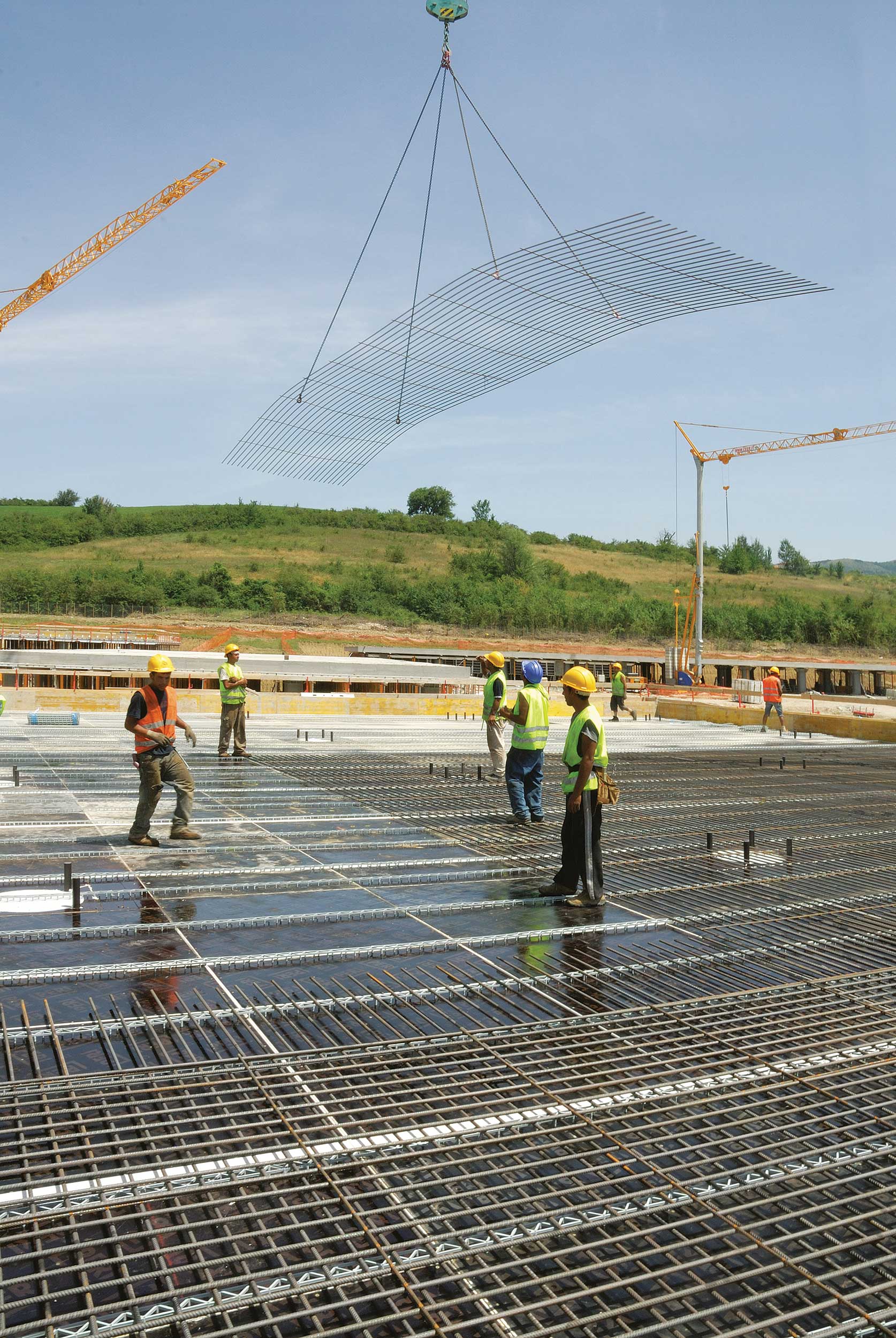

I pannelli unidirezionali Maplat® sono reti elettrosaldate piane unidirezionali che trovano impiego prevalentemente nell’armatura diffusa di solai e platee dove la posa rapida e razionale di pannelli di grandi dimensioni, fino a 13 mt di lunghezza, consente importanti economie nei tempi e nei materiali, con le sovrapposizioni ridotte nella sola direzione longitudinale del pannello.

Il sistema Maplat® consente di posare fino a 1000 mq di solaio al giorno e di ridurre fino all’80% i tempi di posa e fino al 30% la quantità di acciaio complessivo rispetto ai sistemi tradizionali con un drastico abbattimento degli errori in fase di montaggio.

Il Sistema Maplat®, per i suoi molteplici vantaggi, è stato scelto per la ricostruzione delle zone terremotate in Abruzzo, ed in particolare per la realizzazione di tutta l’armatura di platee e solette di base del progetto «C.a.s.e. – Complessi antisismici sostenibili ed ecocompatibili».

Gli elementi del Sistema Maplat®: i distanziatori

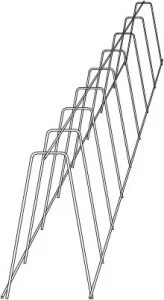

Distanziatore del Sistema MaplatI distanziatori permettono la corretta posa delle armature di solai e platee garantendo il rispetto degli spessori di copriferro di progetto. Il loro impiego garantisce:

    • velocità e semplicità di posa in opera
    • stabilità e resistenza per il sostegno dei carichi dovuti agli operatori
    • precisione nella posa

Gli elementi del Sistema Maplat®: le reti antipunzonamento

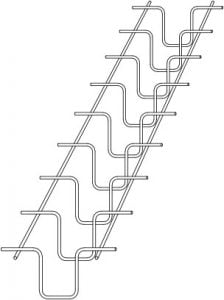

Rete Antipunzonamento del Sistema Maplat

Le reti antipunzonamento Maplat® sono sagomate a forma di “U” con il filo trasversale posizionato in modo da consentire una posa facile e rapida integrandosi perfettamente con tutti gli altri elementi del Sistema Maplat®, per un’efficace e pratica soluzione al problema delle sollecitazioni di taglio in corrispondenza di setti e pilastri.

Gli elementi del Sistema Maplat®: le staffe di chiusura e di ripresa

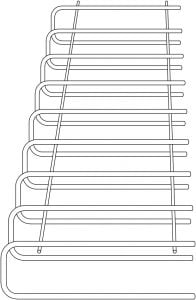

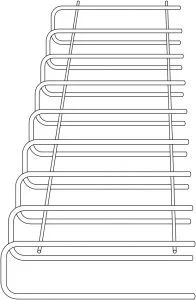

Staffa di Chiusura del Sistema Maplat

Le staffe di chiusura e di ripresa sono pannelli sagomati di rete elettrosaldata unidirezionale, piegati a forma di “U” oppure a “L” a seconda dell’esigenza progettuale, queste sono disposte secondo l’interasse previsto dal progetto e sono collegate fra loro da fili trasversali elettrosaldati aventi funzione di reggistaffa, posizionati solo su un lato della sagoma in modo da garantire la facilità di assemblaggio con gli altri elementi del Sistema Maplat®.

Sono previste per l’impiego quali armature di chiusura o come riprese per le armature orizzontali e verticali.

Gli elementi del Sistema Maplat®: le reti setto

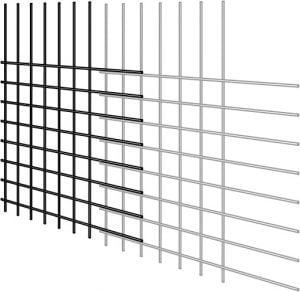

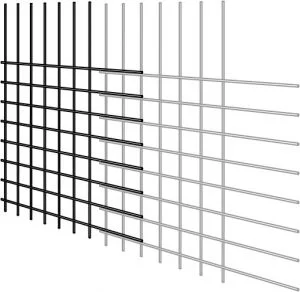

Rete Setto del Sistema Maplat

Le reti setto sono reti elettrosaldate bidirezionali con code di lunghezza variabile in entrambe le direzioni per consentire una corretta sovrapposizione sia trasversale che longitudinale dei pannelli.

I diametri, gli interassi e la lunghezza dei fili, sia verticali che orizzontali, possono essere adattati a tutte le diverse esigenze progettuali.
Il pannello per armature verticali Maplat® viene utilizzato come armatura per i setti in cemento armato, elementi strutturali deputati ad assorbire le azioni sismiche. La posa avviene accostando i pannelli e con sovrapposizioni in corrispondenza delle code, riducendo l’ingombro della classica sovrapposizione di più pannelli tradizionali.

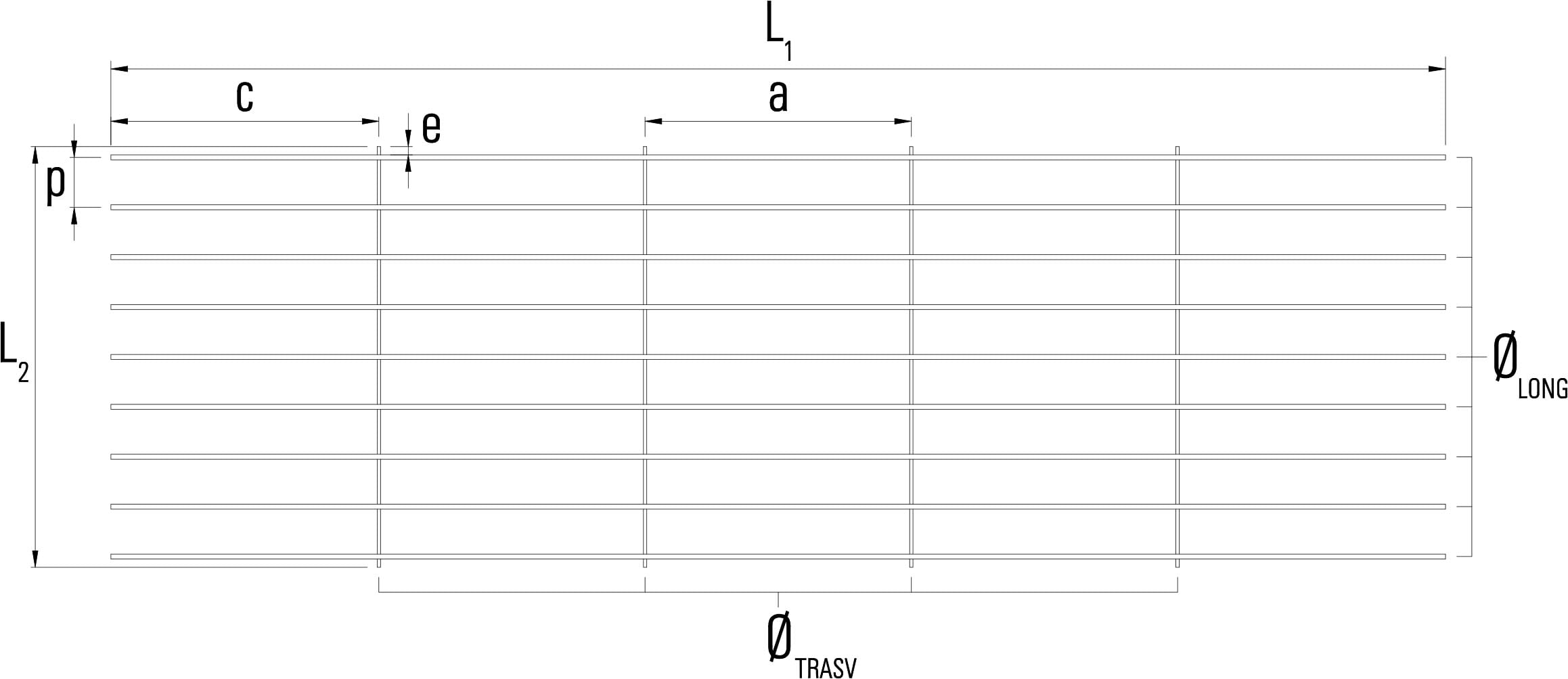

Caratteristiche geometriche

 ØLONG [mm]

8 10 12 14 16 18 20 22 24

ØTRASV [mm]

6 8 10 12

L1 min/ L1 max [m]

2/ 13 2/ 12

L2 min/ L2 max [m]

1,25/ 2,45

pmin [cm]

7,5

amin/ amax [cm]

80/ 150

cmin/ cmax [m]

0,8 1 1,2 1,5

emin [cm]

1,5 2,5

modello sistema maplat
